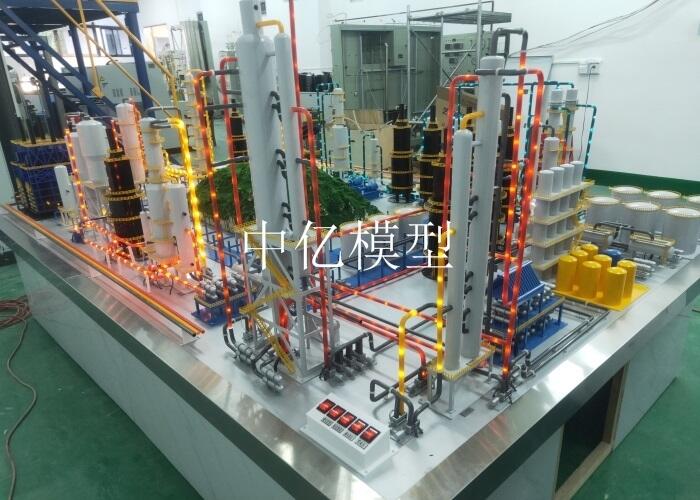

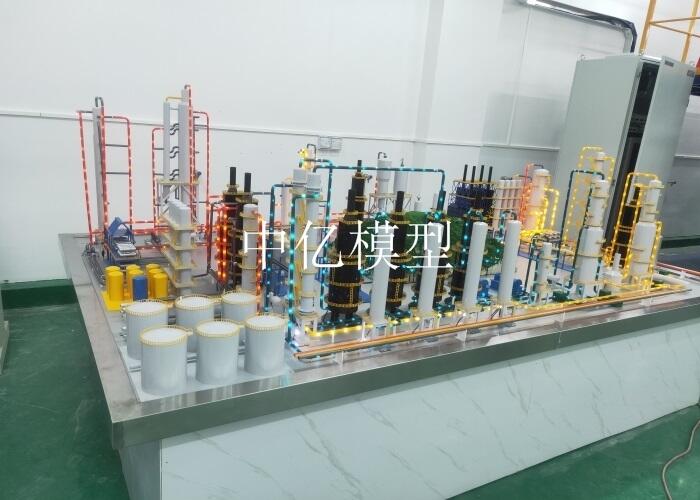

1、 规格尺寸：炼油厂模型3000*2000*1500mm（含台座700MM高），其他系统设备按比例加工；品牌:湖南中亿模型

2、 参数说明：炼油厂模型的原理、数据、结构等***解析系统。系统的设备：（包括设备主要部件），全部按照原尺寸进行缩放建模。

3、模型功能及原理展示：

1）模型整体采取微缩制作、结构分色、系统***、内容准确反映由常减压装置、延迟焦化装置、催化裂化装置、催化重整装置四个模块组成；整体比例、色彩、内容、功能模拟使人具有“身临其境”的震撼感觉；

3、模型材质：采用亚克力、珠光玻璃、工程塑料、ABS板材、不锈钢、铝合金等模型专用材料。

4、模型组成部分：常减压装置、延迟焦化装置、催化裂化装置、催化重整装置等组成。

5、模型各系统主要技术参数要求：

常减压装置；由电脱盐、初镏塔、回流罐、常压炉、常压塔、减压炉、减压塔、空冷器等组成。

延迟焦化装置；由焦炭塔、加热炉、分馏塔、气液分离器、柴油吸收塔、缓冲罐、干气脱硫塔、阀门等组成。

催化裂化装置；由汽提塔、分馏塔、反应器、提升管、再生器、蒸汽发生器等组成。

催化重整装置；由缓冲罐、空冷器、加热炉、预加氢反应器、预加氢产物分离罐、高温脱氧罐、循环氢压缩机、分液器、汽提塔、重沸炉、回流罐、预分馏塔等组成。

模型整体设备只做外形，不显示内部结构，灯光演示流程。

具有声、灯光动态演示的功能,采用光学材料模拟过程，接通电源后按简易开关即可完成虚灯光演示作业，生动形象。整体系统布局完整，内容***结构、分色、细节要求体现到螺丝螺帽；钢材、钢管表面防锈处理、剖视结构处纵横面板材厚实度采用分色标识；整体感为一微缩剖视版“室内仿真工厂”。

要求达到仿真实训的目的；为方便展示内容系统，控制开光在模型台座前侧，总体模型显得干净而不杂乱；系统全景展示整体机构与演示原理，用灯光演示流程方法诠释设备系统的主要结构内容，并以电控按钮作为控制器、灯光方法动态演示各主要系统的工作过程。

模型展台：木方做成框架，上加九胶板再在其上敷新型材料，具有艺术品的效果,整体光洁坚固，防腐防潮。装饰板铺面，整体美观大方；底座高700mm，边框宽60 mm，采用国标2mm以上不锈钢包边

模型制作效果；

1、模型制作完毕时应让用户感官有清晰的的结构分层处理，能够适应用户的教学、展览的需求。

2、炼油厂模型生产后，外观及尺寸看起来整体比例协调，整体效果逼真。

模型的加工工艺及效果

1、 模型拼装：采用溶解性氧化无缝粘接工艺，经过多次打磨、水磨确保接口无缝且高度平整。粘接部位采用优质、日产A胶、德国产U胶，接口平整，不易变形脱落。

2、 模型颜色：一般采用优质哑光塑胶喷漆，配色按甲方现场确认色彩，或甲方认可的建筑效果图并依据设计师确定的风格，通过不艺处理，确保面料无污染，颜色纯正，着色均匀，色彩亮丽、自然真实、不褪色。

3、 配套设施：其制作材料一般为由电脑雕刻机加工的亚克力、由激光雕刻机雕刻的榉木板、有机玻璃。
