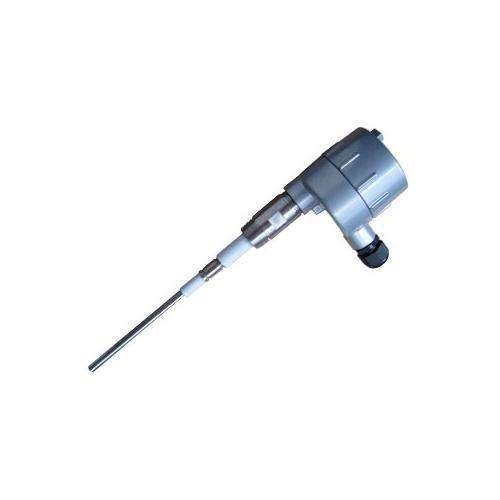

      一、UYZ50002电容物位变送器产品简介

      UYZ50002系列电容物位计是UYZ50电容物位计中的一个系列产品,电路板采用SMT技术,应用SMD表面贴装元器件,具有技术先进,质量稳定,代表九十年代的水平。仪表运用电容测量技术测量物位,并且具有本质安全防爆性能的二线制仪表,要求防爆时,仪表与隔离安全栅配套使用,仪表为液体、粉料和粒料测量提供了可靠的方法,仪表不适用于粘滞导电介质。

      二、UYZ50002电容物位变送器原理

      一个高频振荡信号交替接通一个稳定的参考电容和探测电极。电极电容随电极周围物料的高度而改变,这一电容变化改变振荡频率,频率变化量正比于物料的高度。这种频率变化量产生的电压,并且转换成420mA电流输出信号。

      三、UYZ50002电容物位变送器技术指标

      源:24VDC±5

      输出信号:420mADC(HART)

      负载电阻:0500Ω

      输出阻尼:03S(利用跨接器“J7”选择)

      校准:零位和满量程

      满量程电容迁移量:A30180pFB702400pF

      测量范围:0.51.01.52.02.53.0m

      绳式:4.0,6.0,10,20m
      防爆标志:EXIAIICT4-6;EXDIICT6

      精确度:±1FS

      环境温度:-40~85

      介质温度:-200~200

      电极工作压力:2.5MPa(25℃)

      分离型用同轴电缆连接,电缆长度最长5m

      安装法兰:JB/T81-94Pg2.5Dg40


      四、UYZ50002电容物位变送器型号编码

      UYZ-

      5

      2

      系列号

      系列序号

      1:绝缘式:内电极1cr18ni9ti杆外套聚四氟乙烯管护套,外电极用户自配,(金属容器内壁或辅助电极)

      介质温度

      1-40-85

      电容迁移量

      A:30-180PF

      4-20Ma DC二线制

      空白:非防爆型

      2:同轴裸极式:内电极1cr18ni9ti杆,外电极1cr18ni9ti

      2:85-200

      B:70-2400PF

      3:裸极式:内电极1cr18ni9ti杆,外电极用户自备(金属容器内壁或辅助电极)

      3-100-40

      B防爆型:EXIAIICT4-6;EXDIICT6

      4:同轴绝缘式:内电极1cr18ni9ti杆套聚四氟乙烯管,外电极1cr18ni9ti

      4-156-100

      5:绝缘双极式:内电极1cr18ni9ti杆外套聚四氟乙烯管,旁电极:1cr18ni9ti

      5-200-156

      6:裸双电极式:内电极1cr18ni9ti杆,旁电极1cr18ni9ti

      7:绝缘绳式:内电极1cr18ni9ti钢丝绳外电极用户自配,(金属容器内壁或辅助电极)

      8:裸绳式:内电极1cr18ni9ti钢丝绳外电极用户自配,(金属容器内壁或辅助电极)

      五、UYZ50002电容物位变送器选型指南

      为了使仪表现场工作获得理想的效果,用户必须根据被 测介质的物理性能,正确选用电极形式和仪表结构。

      1. 导电液体的液位测量,选用UYZ - 51 -X- 2时,若容器不 导电,需加一根辅助电极至液位以下,上端与法兰导电连接。 (仪表不适用于粘滞导电介质的测量)

      2. 绝缘液体的液位测量选用UYZ-52*2

      3. 绝缘粉料的料位和粘滞绝缘液体的液位测蛩,选用 UYZ-53 *2,安装时电极与地(容器或辅助电极)绝缘,容器 不导电时,需用辅助电极。

      4. 导电液体,导电性能不良的导电介质或有一定漏电的 非导电介质,如果它们的流动性尚可,宜选用- 54 * 4

      5. UYZ-55 *2用于流动性较差的导电液体介质液位的测量。

      6. UYZ - 56 * 2用于流动性较差的绝缘液体介质液位的测量。

      7. UYZ- 57*2用于大量程导电液体介质液位的测量。

      8. UYZ - 58 * 2用于大量程绝缘液体介质液位的测

      五、UYZ50002电容物位变送器订货

      订货时需注明型号、测量范围。分离型还需要注明同轴

      电缆长度。

      例:UYZ-521B2 1.5 米。

      电容物位计:电极型式为同轴裸极式:介质温度-40 ~ + 85;

      电容迁移键:70 ~ 2400pF,4 ~ 20mA DC 二线制,测量范围 1.5 米。
