      现货销售日本索尼Magnescale气动升降机DZ176
      产品简介:
      DZ176是安装在本公司的测量长单元DT系列上,使用气缸驱动测定子部分的部件。
      特长:
      1.由于是空气驱动,操作简单,容易实现测量的自动化。
      2.空气切断时,是主轴被拉入的安全设计。
      3.通过安装空气反冲器,测量力几乎没有变化。

      现货销售日本索尼Magnescale气动升降机DZ176
      规格:
      测量范围:0~12mm
      对应型号:DT12P/N,DT512P/N
      气压:250至700千帕
      适度管外径:外径4mm
      使用温度范围:0~50摄氏度
      保存温度范围:-10~60摄氏度
      重量:41克(包括速度控制器)
      寿命:500万次
      已供应配件:安装夹具,速度控制器(SMC:AS1211F-M5-04)

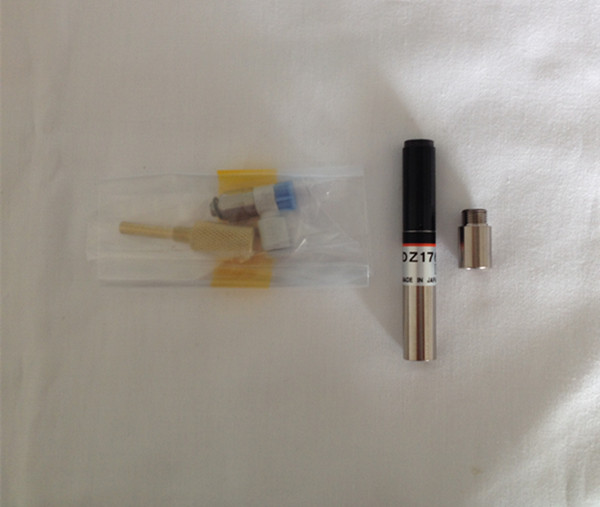

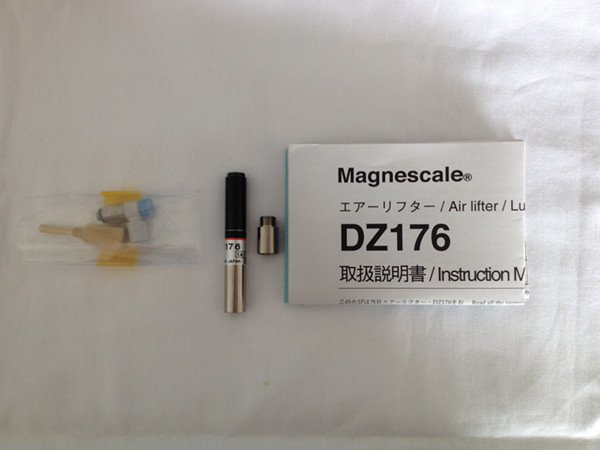

      附件:
      安装台:1个
      安装夹具:1个
      速度控制器(SMC制AS 1211 F-M 504):1个
      使用说明书:1份


      测量单元的安装方法:
      1.取下测量长度单元的瓶盖。
      取下瓶盖后,测量单元的安装螺丝上有O形圈。该O形圈用于安装DZ176,请保持原样。如果O形圈附着在盖子内侧,请从盖子上取下来安装在螺丝上。
      2.在测量单元的安装螺丝的中心的第二和第三螺纹之间涂抹少量螺纹锁固胶(推荐品:三磅1401B)后,然后用手牢固地拧入提供的支座,此时,请绝对不要使用工具。使用工具拧入时,可能会损坏测长单元的轴承。
      3.DZ176将附件的安装治具螺丝插入主机。不要用工具,请用手拧入。
      4.行程测长单元的主轴
      请用手满满的按压,在主轴内侧切好的M2.5螺丝部上用竹签等涂上少量的螺丝锁。此时,如果过多地安装螺丝锁,螺丝锁会通过主轴浸入轴承内部,主轴的动作会变差,请注意。
      5.再将测量单元的主轴完全推入的同时,拧入DZ176的连轴杆。仅此部分使用针头钳拧紧。
      6.在底座螺钉中心的第二和第三个螺纹之间涂抹少量螺纹锁固胶,然后拧入DZ176主机,务必用手而不是工具拧紧。
      7.试着移动测量装置的主轴
      用手检查动作是不无阻力,如有卡滞或动作不顺畅,DZ176安装有问题,需重新安装,如无问题,从止动块A上拆下安装工具。拆卸工具时要小心,因为当螺钉完全松开时,弹簧的力会导致安装工具飞出。
      8.拧入随DZ176一起提供的速度控制器,以阻止A。用手牢固安装后,用8毫米板手进一步拧紧,仅拧紧1/6圈。拧紧时,确保握住DZ176主机,而不是测量单元。这就完成了安装过程。
      9.将外径为4mm的空气插管插入速度控制器的一触式接头中。转动速度控制器的调节旋钮,调整主轴的运行速度。


      调整气压
      1.连接外径4mm的空气管。
      2.预先调整气压,使空气源压力达到250至700千帕。提供使用过过滤器等的空气。
      3.主轴通常缩回机给,但当空气供应至DZ176时主轴会伸出。此操作可通过安装在DZ176上的速度控制器进行调整,因此在没有启动速度警报的情况下将其调整至适当的速度。
      4.主轴回缩速度可以通过在电磁阀和其他部件上安装排气节流阀来调节。
      气动回路的示例如下所示,以供参考。

      操作说明:
      1.如果主轴的驱动速度超过最大响应速度,则可能指示错误。
      2.不要让水或油进入DZ176的进气孔。

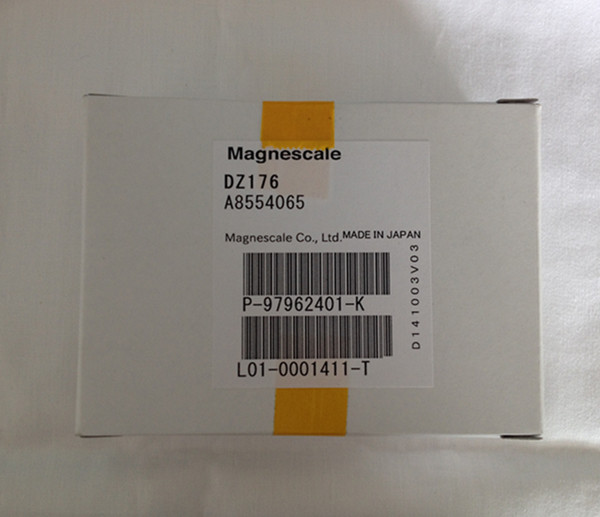

      产品图片:
