    商品详情

      卷扬式启闭机电动机故障判断及维修

        卷扬式启闭机启闭机电动机是启闭设备的关键部件,其运行或故障时,可通过看、听、闻、摸四种方法来及时预防和排除故障,***电动机的安全运行。

        1、电动机正常运行,但突然停止时,会看到接线松脱处冒火花,可能是保险丝熔断或某部件被卡住等现象,立即断开电源查明原因及时清理卡阻部位、更换保险丝。

        2、若卷扬式启闭机电动机剧烈振动,则可能是电动机固定不良、底脚螺栓松动等,及时紧固松动部位。

        3、电动机正常运行时应发出均匀且较轻的"嗡嗡"声,无杂音和其它特别的声音。若发出噪声太大,包括电磁噪声、轴承杂音、通风噪声、机械摩擦声等,均可能是故障先兆或故障现象需立即停车查明原因:一是对于卷扬式启闭机轴承杂音,应在电动机运行中经常监听。监听方法是:将螺丝刀一端顶住轴承安装部位,另一端贴近耳朵,便可听到轴承运转声。若轴承运转正常,其声音为连续而细小的"沙沙"声,不会有忽高忽低的变化及金属摩擦声。若出现"吱吱"声,这是金属摩擦声,一般为轴承缺油所致,应拆开轴承加注适量润滑脂,若出现"唧哩"声,这是滚珠转动时发出的声音,一般为润滑脂干涸或缺油引起,可加注适量油脂,若出现"喀喀"声或"嘎吱"声,则为轴承内滚珠不规则运动而产生的声音,这是轴承内滚珠损坏或电动机长期不用,润滑脂干涸所致;二是卷扬式启闭机若传动机构和被传动机构发出连续而非忽高忽低的声音,可能是联轴器或皮带轮与轴间松动以及键或键槽磨损引起,需及时停机检查,磨损严重的要及时更换。各种联轴器检修后,应该用人工作正、反向的转动,以感觉轻松灵活为准。对于带圆柱销的弹性联轴器,在安装时,应该仔细检查带弹性销圈的销与靠背轮的配合紧密度,其侧向间隙不得超过0.05mm、弹性销圈如有老化或者损坏,应予更换,齿轮联轴器应该按照要求灌注润滑油。

      产品介绍:

      卷扬式启闭机分为QPQ固定卷扬启闭机、QPQ移动卷扬启闭机、QPK快速扬启闭机、QHQ弧门卷扬启闭机等。

      一、使用范围及特点

      1、本产品适用于各种水利工程启闭闸门,平原山区有无电源均可使用。

      2、本产品设计生产执行标准为水利 SD315-89固定卷扬式启闭机技术条件,本产品结构紧凑,承载能力大,运行平稳可靠,安装维修方便,设计合理。

      二、启闭机的构造

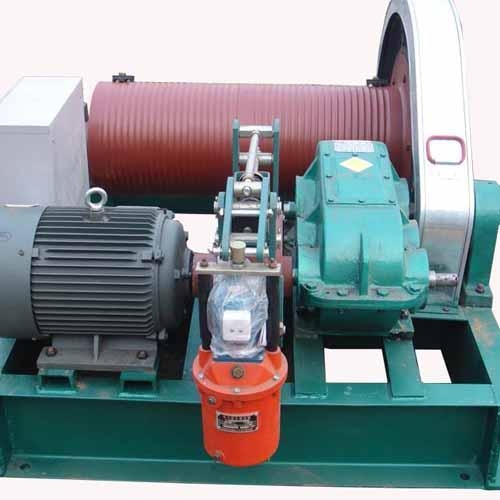

      1、该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分,滑轮系部分、电器控制箱、负荷控制器、手摇器及机架组成。

      2、该产品随着吊距地增大,可设置三体型式、或传动轴支座。

      三、工作原理

      1、该机采用YZ系列电动机,当启闭机工作时,电动机须逆运转动力,通过联轴器的传递,使钢丝绳在螺旋槽内收进或放出,使闸门得以升降,达到启闭的效果,交流制动器,可使闸门停留在任何所需的位置,漏电自动器,当电路出现漏电故障时,可自动断电,从而对启闭机得到保护,故障排除后即正常运转


      卷扬式启闭机是水闸工程的重要组成之一,科学使用和保养直接关系到工程效益的发挥,而保养措施又直接关系到工程的安全与质量,启闭机等重要构件的正常运行就显得尤为重要。为了***启闭机设备完整、安全运行,操作自如,延长使用寿命,必须经常做好养护维修工作,运行养护维修时,应着眼于日常维护,一旦发现启闭机设备缺陷和隐患,做到小坏小修,随坏随修,防止缺陷扩大和带病运行,坚持“经常养护、养重于修,修重于抢”的原则进行养护维修。其启闭力一般在200kN以下。500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。 卷扬式启闭机-用钢索或钢索滑轮组作吊具与闸门相连接,通过齿轮传动系统使卷扬筒绕、放钢索从而带动升降的机械也叫做钢丝绳固定式卷扬机。它构造较简单易于制造,维护检修方便,***应用于各种类型闸门的启闭。卷扬式启闭机分为单吊点和双吊点两种。双吊点卷扬式启闭机是通过连接轴将两个单吊点的启闭机连接在一起进行同步运行,可做成一边驱动或两边驱动。卷扬式启闭机通常是一扇闸门用一台启闭设备,安装在高出闸门槽顶部的闸墩上。中国已生产并投入运行的卷扬式启闭机容量已达到:启门力6000kN、启闭行程30m,及启门力4000kN、启闭行程120m。 液压式启闭机-它主要用活塞杆与闸门连接,以液体压力作动力推动活塞使闸门升降的启闭机。液体一般用矿物油,故常称油压启闭机。高压油通过管道由油泵输送。液压启闭机机体结构简单,占地面积小,传动平稳,控制方便,制造精度高,***用于启闭各类形式的闸门。液压启闭机的主要部件有:活塞杆、液压缸、供排油管路系统及油泵电动机组等。按活塞杆受力状况分为单向作用液压启闭机与双向作用液压启闭机。闸门能依靠自重下降实现关闭,可选用单向作用的液压启闭机;闸门依靠自重不能顺利下降,需在门体上部加压力才能关闭时,选用双向液压启闭机。双向液压启闭机各部件受力状况、液压操作系统均较复杂,但布置较紧凑,又可省去闸门下降所需的另加重量(如加重块),多用于潜孔高压闸门的操作。双吊点启闭的闸门可用两台同型液压启闭机同步操作。中国现已生产的液压启闭机启门力已达6000kN。苏联在电站应用的液压启闭机,启门力达9000kN,下门力达11100kN。 移动式启闭机-沿专铺设的轨道移动,并能逐次升降数个排或列布置的闸门的机械设备。 移动式启闭机类型繁多,主要有:①按吊具移动的方向分为单向移动启闭机和双向移动启闭机。前者吊具仅沿坝面线左右移动;后者不仅沿坝轴线方向左右移动,而且也能上、下游方向移动。②按移动架状况分为台车移动式启闭机与门形移动式启闭机(亦称门式启闭机、门式起重机)。前者主提升机构设置在底部装行走车轮的平面构架式台车上;后者的启闭机主提升机构设置在装有行走车轮的门形构架上(图4)。单向移动式启闭机的主提升机构直接紧固在台车或门形构架的上平面上;双向移动式启闭机的主提升机构设置在台车或门形构架上平面的小车上,小车沿轨道行走的方向与台车或门形构架的移动方向成垂直。通常也称双向移动式的台车或门形构架为大车架。台车式移动启闭机通常行走在闸门门槽顶部平面或平面以上的混凝土排架上,门式移动启闭机仅行走在闸门门槽顶部平面上。门式启闭机门架

      若是闸门下方有大型异物卡在门槽要人工清理,以防导致闸门关闭不严,发生漏水问题。【QLC侧摇式螺杆启闭机技术参数】【QLC侧摇式螺杆启闭机操作步骤】1.一看,看启闭机的配套部件是否完整,包括机身、侧摇杆和丝杠;2.二装,保持土建工程的干净平整,把QLC侧摇式螺杆启闭机底座上的四个角通过螺栓固定在土建上然后进行二期浇筑,***稳定。丝杠穿过螺孔与下方的闸门连接;3.三试,让有经验的操作人员根据螺纹情况,试运行;4.四观察,观察转动是否顺畅,如果有卡壳情况应该立即停止操作,进行检查维修;5.五使用,试运行后若没有问题就可以进行正常使用了。 c、特殊电气控制要求    d、基础部分更改    e、过载保护器    f、数显高度控制仪   g、其它有异于本公司产品系列的变更9、产品主要技术参数以及特性值,以订货前公司给出值为准,如有变更,恕不另外通知。10、设备重量仅供需方设计时参考,不作为用户收货依据。

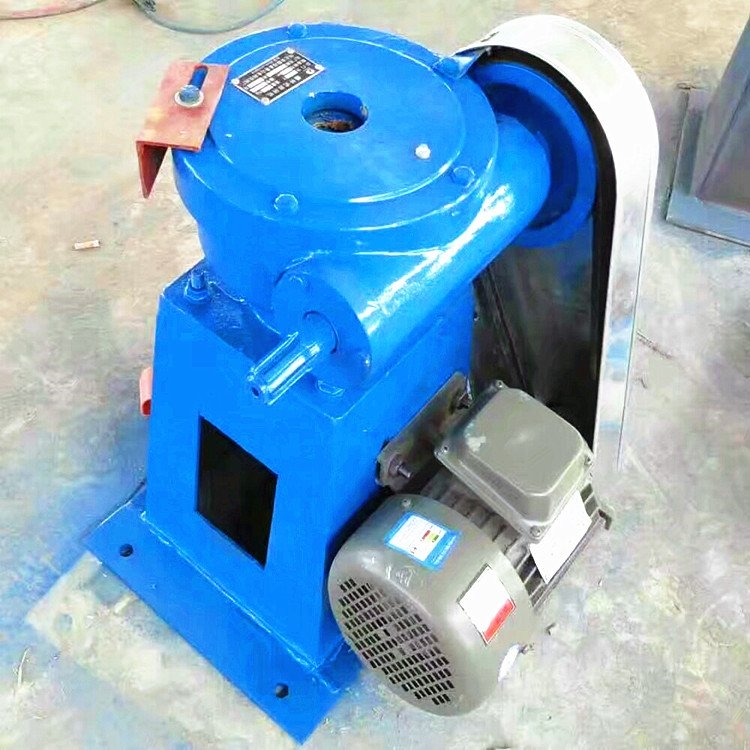

      湖南手动启闭机-湖南电动启闭机价格 QDA电动启闭机是一 种***多功能启闭机,***用于水利水电工程、河道治理工程、各类给排水工程及城市污水治理工程中的闸门、堰门、提拔阀、排泥阀及检修的升降调节。二、 QDA启闭机的构成: 手电两 用启闭机结构由机壳、机盖、支架、螺母、螺杆、压力轴承、螺杆、蜗杆、蜗轮手摇柄、电机、电器等组成。手电两用启闭机采用蜗轮,蜗杆变速螺母旋转,使螺杆 上下运动,安全性能高,手电两用启闭机具有扭矩保护和行程限位双重防护措施;操作方便,可实现遥控和现场操作,单台控制和集中控制等多种控制形式;手电两 用启闭机有开度指示,***可靠,有开闭灯光信号指示;可先用普通型、户外型、防爆型等多种形式 QDA型电动式启闭机***用于各类给排水工程和水利、水电工程中,主要用来控制各类闸门、堰门、阀类的升降,从而实现闸门或阀门的开启和关闭。一般分为手 动和电动控制两种,当闸门或阀门宽高比值较大时,需采用双吊点启闭机QDA启闭机的主要技术参数 型号 参数 工作转矩 (Kgf/m) 启闭力 (T) 电机功率 (KW) 丝杆直径 (mm) A B QDA-20 20 2 0.37 32 478-513 346 QDA-45 45 4.5 0.75 44 882-598 293 QDA-60 60 6 1.1 44 882-895 293 QDA-90 90 9 1.5 55 882-960 323 QDA-120 120 12 2.2 55 882-960 323 QDA-180 180 18 3 60 946-1011 371 QDA-250 250 25 4 80 946-1011 371 QDA启闭机的外形安装图: QAD(S)手电两用启闭机的优点: 1


      安装时应***机器与闸门同心度,误差不能超过5mm;三、机器装上,先行空载运行两个全程检查有无异常;四、试车时先提升100mm,检查各部件有无变形,闸门在门槽中的滑动情况,确认无误后方可继续提升,每提升0.5m再检查一次。 螺杆式启闭机调试方法及注意事项:    1、当启闭机在无荷载的情况下,***三相电流不平衡不超过正负10%,并测出电流值。       2、对于上下限位的调节:当闸门处于全闭的状态时,将上限压紧上行程开关并固定在螺杆启闭机的螺杆上。当闸门处于全开时,将下限位盘压紧下行程开关并固定在螺杆上。       3、对于启闭机的主令控制器调整,必须***闸门升降到上、下限位时的误差不超过1cm。       4、安装后,一定要作试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检测安装是否符合技术要求。 QPQ型、QPK型、QPT型、QPG型卷扬式启闭机选用指南:      本系列启闭机可分为单吊点和双吊点两种,启门力QPQ型、QPG型、QPT型为50KN--2500KN;QPK型为50KN--1250KN,供用户选用。      QPQ型、QPK型、QPT型、QPG型系列产品的启门力或持住力是按照GB/783-65起重机械起重量系列规定优先系列选定。QPQ型、QPK型、QPT型、QPG型系列启闭机不能做斜吊运行。QPQ型、QPK型、QPT型、QPG型系列启闭机的钢丝绳采用6W(19)型,公称抗拉强度1550--1700N/mm2.钢丝绳随机,常规每单机40m。启闭机设有上下行程限位开关作极限保护运行。启闭机的吊点中心距应按参数中规定的范围内选择正确数值。启闭机机械强度按轻型工作级别计算,电动机按智期运行;若工作级别需提高,用户应提出,然后更换启闭机制造图样种类,制造并供货。闸门吊耳的外形及动滑轮销轴的连接方式应根据启闭机动滑轮与闸门连接的销轴尺寸来决定。QPK型系列启闭机有快速、慢速两种下降速度,慢速是正常通电情况下的速度;快速是电机不通电靠闸门自重(或水柱压力)等荷重作用下带动机快速下降,其快速值受调速器控制,不得超过5m/min,快速闭门时间一般为2min。启闭机启门高度:用户应提供参数值或给出闸门销轴中心致启闭机底座距离,有拉杆时则销轴中心应为*位置一节的上轴孔中心。启闭机基础布置图及作用在基础上的负荷仅供水工建筑设计时参考。用户特殊要求双方可协商解决。随机的电气控制系统为单机单控。用户选购件名录(另外计价):用户提出特殊电控系统;手摇机构;机构工作级别为Q3-中,Q4-重时(增加的费用);非本公司常规配置的过载保护及高度显示装置及其他附加要求;加长部分钢丝绳(单机超过40米时);用户提供图纸与本公司比较,增加的材料部分及选用***性装置部分;本系列启闭机技术参数,如有变更,恕不另行通知,以公司*资料为准。设备重量仅供需方设计时参考,不作为用户收货依据。 卷扬式启闭机分类:     卷扬式启闭机分为固定式和移动式,型号有QPQ型平板闸门卷扬式启闭机、QPK型快速卷扬式启闭机、QPG型高扬程卷扬式启闭机、QH型弧形门卷扬式启闭机、移动式台车,平门机拉弧形闸门卷扬启闭机。 卷扬机使用时的注意事项:  1、卷筒上的钢丝绳应排列整齐,如发现重叠和斜绕时,应停机重新排列。严禁在转动中用手、脚拉踩钢丝绳。钢丝绳不许完全放出,***少应保留三圈。  2、钢丝绳不许打结、扭绕,在一个节距内断线超过10%时,应予更换。  3、作业中,任何人不得跨越钢丝绳,物体(物件)提升后,操作人员不得离开卷扬机。休息时物件或吊笼应降至地面。  4、作业中,司机、信号员要同吊起物保持良好的可见度,司机与信号员应密切配合,服从信号统一指挥。  5、作业中如遇停电情况,应切断电源,将提升物降至地面。  6、工作中要听从指挥人员的信号,信号不明或可能引起事故时应暂停操作,待弄清情况后方可继续作业。  7、作业中突然停电,应立即拉开闸刀,将运送物放下。  8、作业完毕、应将料盘落地、关锁电箱。 螺杆启闭机的***   在前面为大家介绍了关于启闭机的安装准备工作一以及它的使用方法,今天呢,对于螺旋启闭机的***进行分析,它在工作中也解决了不少的问题,所以大家需要对它的性能进行了解。   1、螺杆启闭机作为一个作用比较大的机械设备,它配有***磁力锁以及***扳手,具有着较强的安全性,并且还有着防盗的功能。    2、螺杆启闭机它非常适用于农田的灌溉作用,特别是针对于大面积的农田,灌溉起来非常的麻烦,人工的方式非常慢,启闭机可以提高它的使用效率。   3、启闭机在结构上的设置是全封闭式的,在露天也可以进行安装,可以实现启闭机的功能。由于启闭机它具有着自锁的功能,所以它的闸门可以停留在任何位置上,不会对它产生任何的影响,所以可以安全的使用螺杆启闭机。(一)、启闭机安装方法1、启闭机的基础建筑物安装必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行调试和试运转。2、安装启闭机根据起吊中心线,找正中心使纵横向中心线偏差不超过±3mm,高程偏差不超过±5mm。3、启闭机电气设备的安装,符合图纸及说明书的规定,全部电气设备均可靠接地。4、每台启闭机安装完毕,对启闭机进行清理,修补已损坏的保护油漆,灌注润滑脂。(二)、启闭机调试1、启闭机在无荷载的情况下,***三相电流不平衡不超过     ±10%,并测出电流值。2、启闭机的主令控制器调整,必须***闸门升降到上、下限位时的误差不超过1cm。(三)、闸门起吊轨道安装1、轨道安装前,对钢轨的形状尺寸进行检查,发现有***弯曲、扭曲等变形时,进行校正,经检查合格后方可安装。2、吊装轨道前,测量和标定轨道的安装基线。轨道实际中心线与安装基准线的水平位置偏差:当跨度小于或等于10m时,不超过2mm;当跨度大于10m时,不超过3mm。3、轨道顶面的纵向倾斜度不大于1/1000,每2m测一点,在全行程上,点与***低点之差不大于10mm。4、轨道安装符合要求后,***复查各螺栓的旋紧情况。5、轨道两端的车挡,在吊装起重机之前装好。使用范围:该机是一种水利工程***机械,***用于水利工程闸门的启闭,是农田灌溉经济开发区、污水处理厂、水利发电站、水库(水闸、堤坝、隧道、管道)等进水、退水闸的配套机械,山区、平原有、无电地区均可使用。还可生产双吊点螺杆式启闭机。    螺杆式启闭机的安装步骤:    1、在安装螺杆启闭机时一定要保持底座基础布置平面水平180°;启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔稳和垂直,避免螺杆倾斜,造成局部受力而损坏机件。       2、将手动螺杆启闭机置于安装位置。把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门连接。       3、对于安装启闭机的基础必须稳固安全。机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行试调和试运转。       4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm。然后浇注二期混凝土或与预埋钢板连接。通过启闭机关闭闸门时注意闸门下方是否有漂浮物、生活垃圾等,若下方有少量垃圾可以等激流把垃圾冲走再关闭闸门,若是闸门下方有大型异物卡在门槽要人工清理,以防导致闸门关闭不严,发生漏水问题。【QLC侧摇式螺杆启闭机技术参数】【QLC侧摇式螺杆启闭机操作步骤】1.一看,看启闭机的配套部件是否完整,包括机身、侧摇杆和丝杠;2.二装,保持土建工程的干净平整,把QLC侧摇式螺杆启闭机底座上的四个角通过螺栓固定在土建上然后进行二期浇筑,***稳定。丝杠穿过螺孔与下方的闸门连接;3.三试,让有经验的操作人员根据螺纹情况,试运行;4.四观察,观察转动是否顺畅,如果有卡壳情况应该立即停止操作,进行检查维修;5.五使用,试运行后若没有问题就可以进行正常使用了。【QLC侧摇式螺杆启闭机日常维护】漂亮脸蛋靠保养,矫健身材靠锻炼。QLC侧摇式螺杆启闭机日常维护简单方便、轻松快捷。主人要定期的往丝杠和螺孔上涂抹润滑油起来,保持一定的润滑程度。【QLC侧摇式螺杆启闭机使用工程】QLC侧摇式螺杆启闭机适合用在渠道、污水处理厂、灌溉区等出水口上,启闭铸铁圆闸门、铸铁方闸门、铸铁镶铜闸门。QL-30KN-SY手摇式螺杆启闭机螺杆启闭机的载荷试验方法1、启闭机操作人员必须掌握启闭机的结构、性能与操作方法,并有一定的机械知识,以确保机器的正常运转。2、操作前,对起闭机进行***检查,个部位润滑情况是否良好,螺栓有无松动。3、当启闭机运转时,操作人员不得离开现场,发现问题立即停机。4、对机器进行维修时,必须清除载荷。5、在使用时,需随时由注油孔注入润滑油,要经常保持足够的润滑油,螺杆要定期清除油垢,涂护新油,以防锈蚀。螺杆启闭机的用途:       5、 对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。       6、 在产品安装完毕,要对机器进行清理,补修已损坏的保护油漆,灌注润滑脂。 螺杆启闭机的安装调整及调试:     启闭机的安装质量影响使用效果与寿命,请用户一定要注意。工程整体质量(如:闸槽垂直度、闸门安装吊点位置等)对安装质量有直接影响,用户安装启闭机前仔细检查工程质量,确保无误后方可与启闭机连接试用。在正式运行前应注意如下事项:一、清除表面污垢、灰尘,各润滑点加足润滑油脂;
      螺杆启闭机主要有:LQ手摇式螺杆启闭机(0.5T—20T)、LQ手电式螺杆启闭机(3T—50T)、LQ侧摇式螺杆启闭机(1T—3T)、LQ手推式螺杆启闭机(0.5T—2T)、LQ手扳式螺杆式启闭机(0.5T—2T)。该系列产品设计合理,操作简便,灵活,便于安装,平原山区有电无电均可使用,并具有防盗水功能,***。主要用于水利水电、市政建设、给水排水、水产养殖、农用水利建设等工程。耀禹水利机械厂主营:*启闭机;启闭机价格;*启闭机厂家;*河北启闭机厂;*卷扬机;*卷扬机价格;*卷扬机厂家;河北*卷扬机;*启闭机闸门;*启闭机闸门价格;*启闭机闸门厂家;河北*启闭机闸门;*清污机;*清污机价格;*清污机厂家;河北*清污机;*螺杆启闭机;*螺杆启闭机价格;*螺杆启闭机厂家 螺杆式启闭机可以分为:手电两用螺杆式启闭机手推式螺杆式启闭机、侧摇式启闭机、手动螺杆启闭机等几种用螺纹杆直接或通过导向滑块、连杆与闸门门叶相连接,螺杆上下移动以启闭闸门的机械。螺杆支承在承重螺母内,螺母和传动机构(伞齿轮传动或蜗轮传动)固定在支承架上。接通电源或用人力手摇柄拖动传动机构,带动承重螺母旋转,使螺杆升降以启闭闸门。螺杆是受压受拉杆件,需要下压力迫使闸门下降时应计算压杆的稳定性。螺杆式启闭机结构简单,***,造价低廉,适用于小型平面闸门和弧形闸门,其启闭力一般在200kN以下。500kN、750kN大容量的螺杆启闭机也已生产,用于潜水孔平面闸门和弧形闸门的操作。
