?五轴相贯线切割机

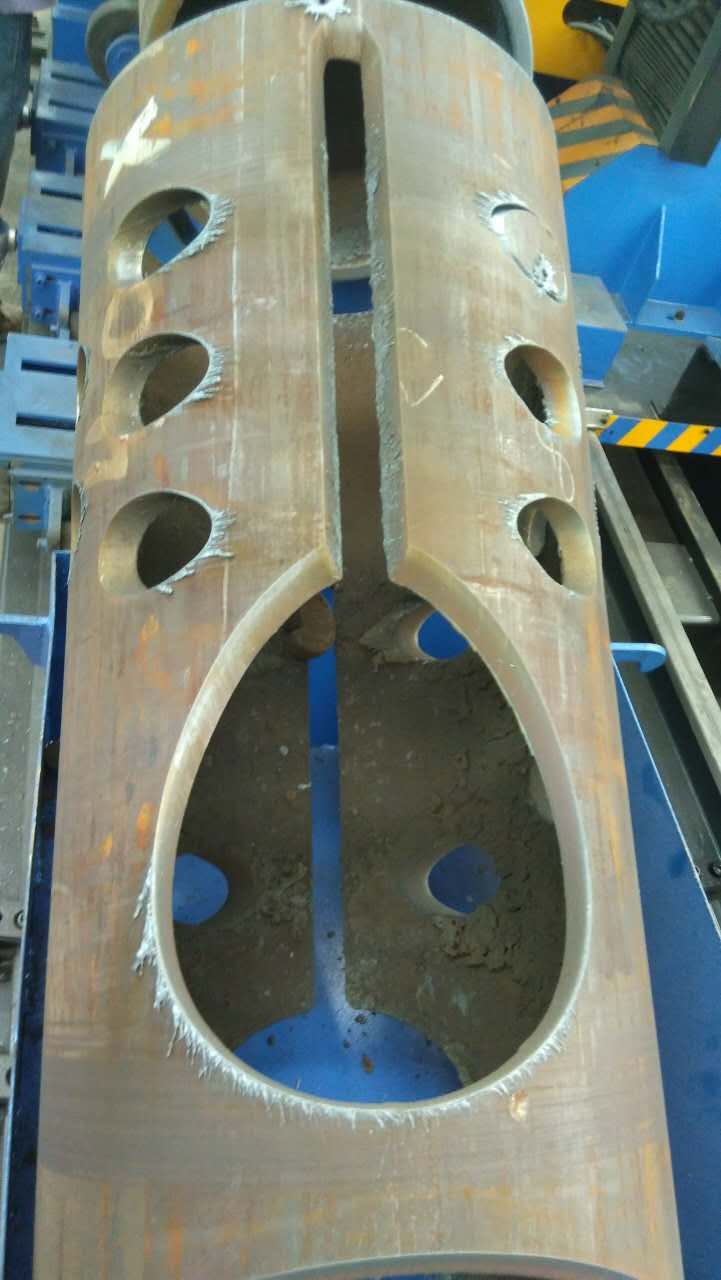

是一种对钢管端部结合处作自动计算和切断的设备。该机器能广泛应用于造船、建筑、石化、机械、冶金等行业的管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称”虾米节”的弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。而我厂制造的KYG系列数控管道切割机能十分方便地切割此类工件,并且操作工人不须编程、只需输入相互配合的管子的半径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。


采用圆柱坐标系数控，控制轴数为5轴。具有中文界面、参数输入和人机对话功能，定角度坡口面切割功能，变角度坡口面切割功能，管道不园度和偏心补偿功能，在线和离线自动点火、预热、穿孔功能，切割速度变化自动控制功能等。



数控控制界面以图形与数据结合，操作十分简单:操作人员只需将主管和支管的半径,相交角度，切割速度等参数输入电脑后按动”启动” 按钮、就能进行自动点火、预热、切割等自动操作。软件中设计了合理的切割引入引出线,使切割面的质星得到保证，每次切割后的参数可保存为文件，供以后相同工件使用。


切割方式可根据用户要求选择氧乙炔气割、氧液化石油气气割或等离子切割。大最小切割管径以及管子长度均可根据用户要求进行设计制造。
