随钻测量水便-定向水辫
随钻测量水便-定向水辫
产品价格:¥898(人民币)
  • 规格:73MM/89MM
  • 发货地:重庆
  • 品牌:
  • 最小起订量:1台
  • 免费会员
    会员级别:试用会员
    认证类型:企业认证
    企业证件:通过认证

    商铺名称:重庆唯真矿山机械有限公司

    联系人:张拯先(先生)

    联系手机:

    固定电话:

    企业邮箱:cqxyem@126.com

    联系地址:歌乐山山洞工业园

    邮编:400040

    联系我时,请说是在汽配名企网上看到的,谢谢!

    商品详情

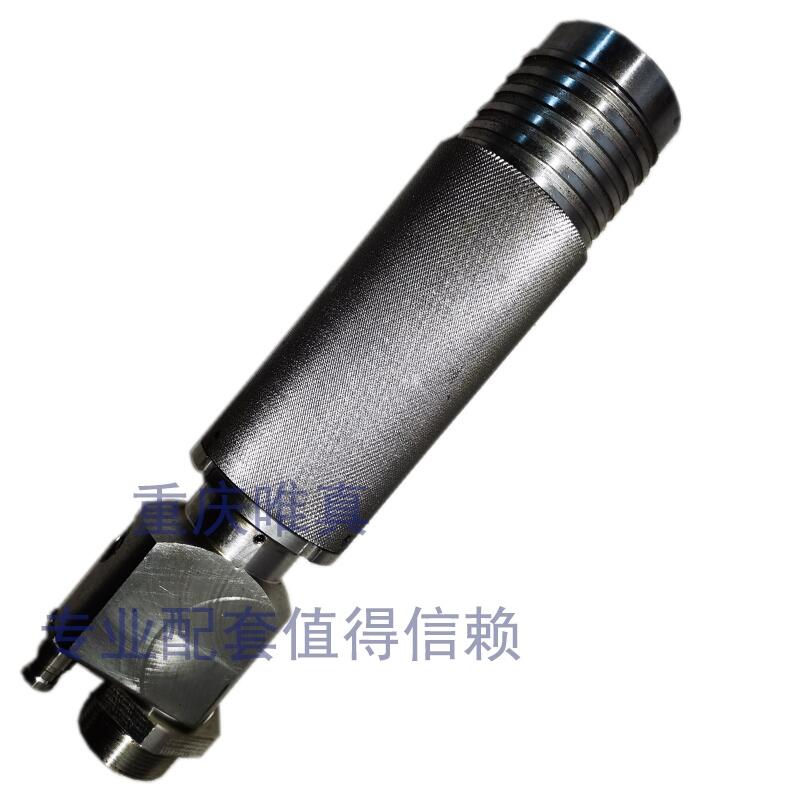

      随钻测量水便(定向水辫)是定向钻进随钻测量必需的配套设备,具有输送孔底马达所需动力介质等作用,主
      要与定向钻机配套使用。与定向钻杆配套的随钻测量水便(定向水辫)规格型号 SBDP73 和 SBD73(N)两种,其中
      SBDP73 随钻测量水便(定向水辫)与通缆定向钻杆配套使用,SBD73(N)随钻测量水便(定向水辫)与泥浆脉冲定向钻杆配套使用。

      4.2.2 SBDP73 随钻测量水便(定向水辫)(选配)
      SBDP73 随钻测量水便(定向水辫)的结构如图 4-2 所示。水辫壳体与钻杆通过螺纹相连,并采用与钻杆一样的
      双端面密封螺纹,可与钻杆一起转动;而接头与泥浆泵出水管连接,保证动力介质的输送,使用
      过程中,接头不随水辫壳体一起转动。


      随钻测量水便(定向水辫)主要由心轴组件、后座组件、支撑部分和水辫壳体组件组成。心轴组件主要由心轴
      (件 3)、电缆连接座(件 15)和密封圈等组成,保证了与内环空间的绝缘与密封。后座组件包括
      线接头(件 1)、后座(件 2 等,通过接头连接钻井液输送设备。支撑部分包括轴承压盖(件 7)、
      轴承(件 8)、支承座(件 12)等,主要起支撑、定位的作用,其中轴承使得壳体与后座组件之间
      旋转运动分离,保证了壳体转动时后座组件不跟着运动

      SBD73(N)随钻测量水便(定向水辫)的结构如图 4-2b 所示。水辫壳体与双头凹槽定向钻杆通过螺纹相连,跟随
      钻杆平动及转动;而水辫尾部接头与泥浆泵出水管连接,保证动力介质的输送,使用过程中,接
      头不随水辫壳体一起转动,接头上配有堵头的接口,可装入压力传感器,用于泥浆脉冲信号的传
      输。SBD73N 随钻测量水便(定向水辫)主要由芯轴组件、接头、支撑部分和水辫壳体组件组成(详细结构见附图
      4-3 及附表 4-3)。其主体部分结构及工作原理与 SBDP73 随钻测量水便(定向水辫)类似,。
