20世纪80年代,国内有实力的制盐、制碱化工企

南京科友工业设备有限公司

180.180.72397 李常志

SNE/A280R46化工厂专用HR500NB离心机螺杆泵离心机SNE/A280R46U12.1W2

1 Ｐ-500/2离心机液压系统存在的题目日本月岛Ｐ-500/2离心机采用双油泵供油(2台Ｂ52-4Ｌ螺旋泵(川崎)),该油泵额定油量为218Ｌ/ｍｉｎ,压力为20ＭＰａ。与之相配套的2台油泵电机型号为ＭＬＡ3164Ｄ,功率为11ｋＷ,转速为2930ｒ/ｍｉｎ。采用双油泵供油存在以下4个题目:
(1)双油泵供油结构较为复杂。由2台油泵电机、2个油泵座、2个弹性联轴节等组成,且在电器的控制上必须用两套装置,占用空间也较大。
(2)双油泵供油协调性较差。油泵供油排量直接影响了推料次数,以分离盐碱为例,推料次数ｉ决定了分离后盐里含碱、碱里含盐等技术指标的好坏。推料次数ｉ由下列公式求得:ｉ=ｑｎ/ｖ,式中:ｑ—油泵的排量,ｍＬ/ｒ;ｎ—油泵的转速,ｒ/ｍｉｎ;ｖ—活塞移动的体积,ｄｍ3。
在上式中活塞移动的体积是确定的,所以只要改变压力油的排量,就可以调整推料次数。按油泵的额定油量218Ｌ/ｍｉｎ计算,理论推料次数应为40次/ｍｉｎ,均匀1次为5.45Ｌ。若两泵同时开启,推料次数应为80次/ｍｉｎ,但有时会存在这种情况,即随着所分离物料特性的变化,开一台油泵时推料次数太慢,而开两台油泵又太快的现象;而且两台泵同时开启时,噪声也比较大。经测试,单泵的噪声为84ｄＢ,而未检验前,双泵的噪声为104ｄＢ。



(3)用双油泵供油能耗大。它所配的两只油泵电机总功率为11ｋＷ×2=22ｋＷ,而在实际使用中,电机功率是偏大的。
(4)标准化、互换性较差。由于标准不同,零件、标准件损坏后不能得到相应的配套,进口件的价格又十分昂贵,而且供货周期长、进口备件程序多。

2 液压系统的改造措施

SNE/A280R46化工厂专用HR500NB离心机螺杆泵离心机SNE/A280R46U12.1W2

目螺杆泵,规格有500Ｌ/ｍｉｎ、400Ｌ/ｍｉｎ、300Ｌ/ｍｉｎ等。本次对液压系统改造是将原双油泵供油改为单油泵供油,选用螺杆泵厂生产的SNE/A280R46螺杆泵//SNE/A280R46U12.1W2螺杆泵,排量以该螺杆泵完全能满足使用要求,只是所有的连接部位、零件、连接阀等都必须做相应的变动,重新进行设计,尤其是泵座,必须考虑到以后油泵的互换性。可以根据不同的推料次数,选用各种不同油量的油泵,这样可以大大节约能耗。本套装置的设计,假如用户要求用50次/ｍｉｎ的推料次数,则不必从80次/ｍｉｎ直接降下来,而可选用流量为  系统液压油通过油泵2输送进进液压缸,液压缸里的活塞通过左右移动来达到推料的目的,这部分称作机械推料换向机构1。从油泵出来的液压油,大部分进进油缸,但随着物料性质的不同和分离后品质的好坏,要求推料次数必须可快可慢,其中有一小部分油可通过截止阀4微调回到油箱。为了保护整个系统,在管路上必须安装一个先导型溢流阀300Ｌ/ｍｉｎ的泵,再通过截止阀进行微调。能耗低,且适用范围大。3,以保护系统,同时需增加一个过滤器5和油冷却器等。

产品名称：SNE离心机专用三螺杆泵

产品简介：三螺杆泵是转子式容积泵，由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合，得以在泵的进出口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口，并使所输液体逐级升压，从而形成一个连续、平稳、轴向移动的压力液体。



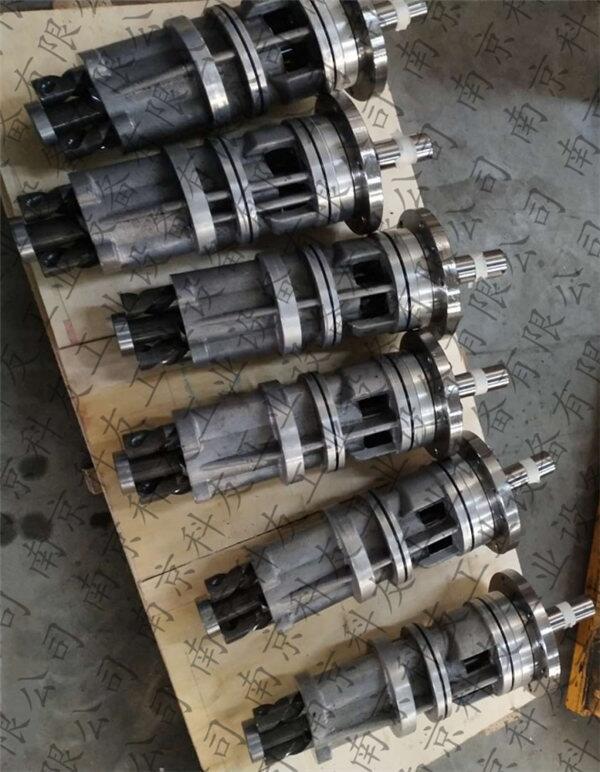

SNE/A280R46芯子螺杆泵是我厂研发生产专业配套HR-500N型离心机液压系统油泵。

（1）设计流量：500L/min   压力：2.0MPa   电机功率：22KW    转速：2900RPM

（2）设计流量：500L/min  压力：1.6MPa   电价功率：18.5KW   转速：2900RPM




（7）湘潭县湘达离心机有限公司    配套型号：SNE/A280-46

进口三螺杆泵的理想替代品 性能稳定

HGRF三螺杆泵主要特点：

1、产品精致，结构简单紧凑，重量轻，零件精密，大多数零件采用铝合金

2、产品寿命长，运行可靠，工作面耐磨，抗咬合

3、进出口多方向的组合，适应设计和现场的需要

4、安装、拆卸以及维护上都极为方便

应用范围

可输送介质粘度为：3~1500 mm2/s

流量范围：10~1000 L/min

压：1.5 Mpa

温度：150 ℃

HGRF系列三螺杆泵型号：

HGRF20-38               HGRF20-46            HGRF40-38

HGRF40-46               HGRF80-38             HGRF80-42

HGRF80-46               HGRF120-42          HGRF120-46

HGRF210-36              HGRF210-40          HGRF210-46

HGRF280-43              HGRF280-46          HGRF440-40

HGRF440-46              HGRF660-40          HGRF660-46



HGRD20-38               HGRD20-46            HGRD40-38

HGRD40-46               HGRD80-38            HGRD80-42

HGRD80-46               HGRD120-42          HGRD120-46

HGRD210-36              HGRD210-40          HGRD210-46

HGRD280-43              HGRD280-46          HGRD440-40

HGRD440-46              HGRD660-40          HGRD660-46
