3PXQ11F不锈钢三片式手动带信号球阀产品概述
信号球阀是我公司根据客户需求，同时吸收国内外技术的基础上研制开发的。将反馈信号回讯器安装在手动球阀上，为方便客户手动操作时准确显示球阀开关位置显示的一种场合，更进一步让操作者准确操作位置和力度，可以远程监控和确认阀门状态。用以将阀门的开启或关闭位置以开关量的信号输出，被程控器接收或计算机寻访采样，确认后执行下一步程序．该产品也可以作为自控系统中重要的阀门连锁保护及远程报警指示之用。相比普通的球阀，不具备开关的状态显示，只能自己判断。信号反馈器有防水反馈和防爆反馈开关两种可选。
信号球阀具有结构紧凑、体积小、重量轻、安装方便等特点。
信号球阀的信号反馈器又称限位开关：坚固漂亮的设计，压铸铝合金壳体，粉末图层，开关位置可由指示器清除辨识，快速装置凸轮，可调节凸轮通过花键和弹簧安装 开关凸轮的位置不用工具即可进行快速调整，双线接口（弹簧式螺栓）、防脱螺栓、拆装时螺栓附在上盖上不会脱落。开关位置可由指示器清除辨识，双线借口：双1/2NPT管接口（标准）/M20,PG13.5,PF1/2”,PT1/2”，接线端子：8点（0.08-2.5mm2），不锈钢主轴连接部分及安装均符号NAMUR标准。
广泛应用在石油、化工、冶金、制药、食品、电站、轻工、煤炭、环保、造纸等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
3PXQ11F不锈钢三片式手动带信号球阀主要技术参数
|
设计标准 |
GB/T-12224/ANSI B16.34 |
|
检验标准 |
GB/T 12237 JB 9092/API598 |
|
螺纹标准 |
BSPT/BSP/NPT/DIN/JIS/RC/G |
|
法兰标准 |
GB/T9113 HG20594-97 ANSI B16.5 |
|
阀体材质 |
QT450/WCB/A105/CF8(SS304)/CF8M(SS316) |
|
公称压力 |
PN16/PN25/PN40/PN64/PN100/150LB/300LB |
|
公称通径 |
1/2"-4"(DN15-DN100 ) |
|
连接方式 |
螺纹式、焊接式、法兰式、对夹式 |
3PXQ11F不锈钢三片式手动带信号球阀性能规范
|
公称通径 |
1/2"-4"(DN15-DN100 ) |
|||||||
|
公称压力 |
PN（MPa） |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10 |
150LB |
|
试验压力 |
强度试验 |
1.5 |
2.4 |
6.25 |
6 |
9.6 |
15 |
3 |
|
密封试验 |
1.1 |
1.76 |
2.75 |
4.4 |
7.04 |
11 |
2.2 |
|
|
低压气密试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|

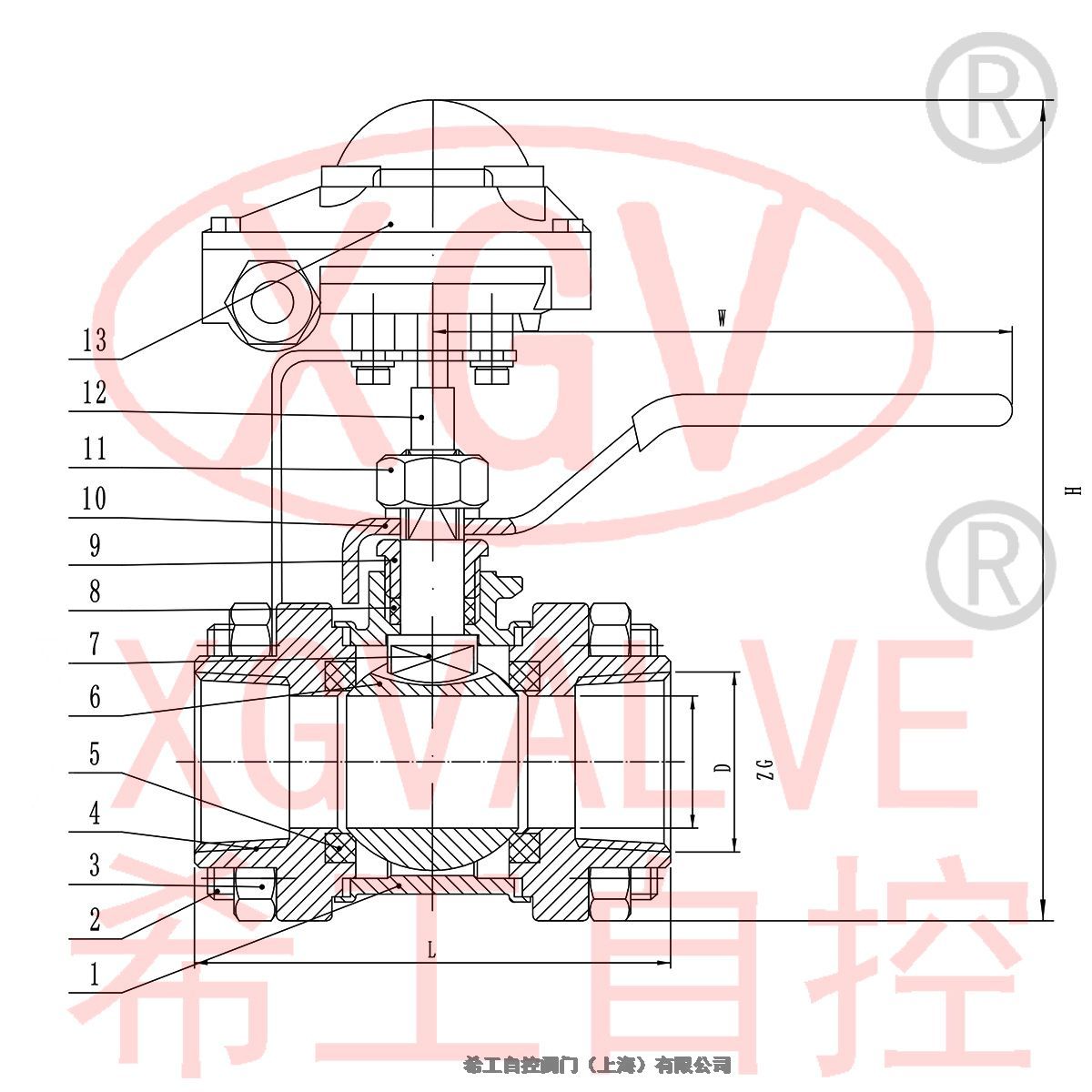

3PXQ11F不锈钢三片式手动带信号球阀产品结构图
X3PQ11F不锈钢三片式手动带信号球阀零部件参数
|
序号 |
名称 |
材质 |
|
1 |
阀体 |
CF8/CF8M |
|
2 |
螺栓 |
A192 B8 |
|
3 |
螺母 |
A192 8 |
|
4 |
左右体 |
CF8/CF8M |
|
5 |
密封圈 |
PTFE |
|
6 |
球体 |
SS304/SS316 |
|
7 |
阀杆 |
SS304/SS316 |
|
8 |
填料 |
PTFE |
|
9 |
填料压盖 |
SS304/SS316 |
|
10 |
手柄 |
SS304 |
|
11 |
六角螺母 |
A192 8 |
|
12 |
连接轴 |
SS304 |
|
13 |
反馈器 |
铝合金 |
X3PQ11F不锈钢三片式手动带信号球阀连接尺寸
|
规格 |
D |
L |
H |
W |
|
DN15 |
15 |
70 |
180 |
100 |
|
DN20 |
20 |
80 |
180 |
125 |
|
DN25 |
25 |
90 |
195 |
125 |
|
DN32 |
32 |
110 |
205 |
145 |
|
DN40 |
40 |
120 |
225 |
160 |
|
DN50 |
50 |
140 |
340 |
175 |
