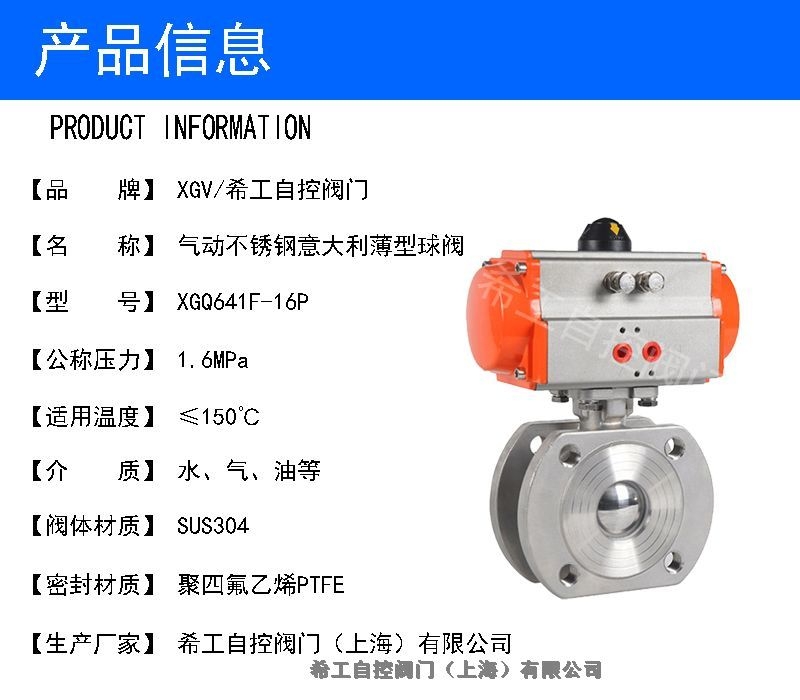

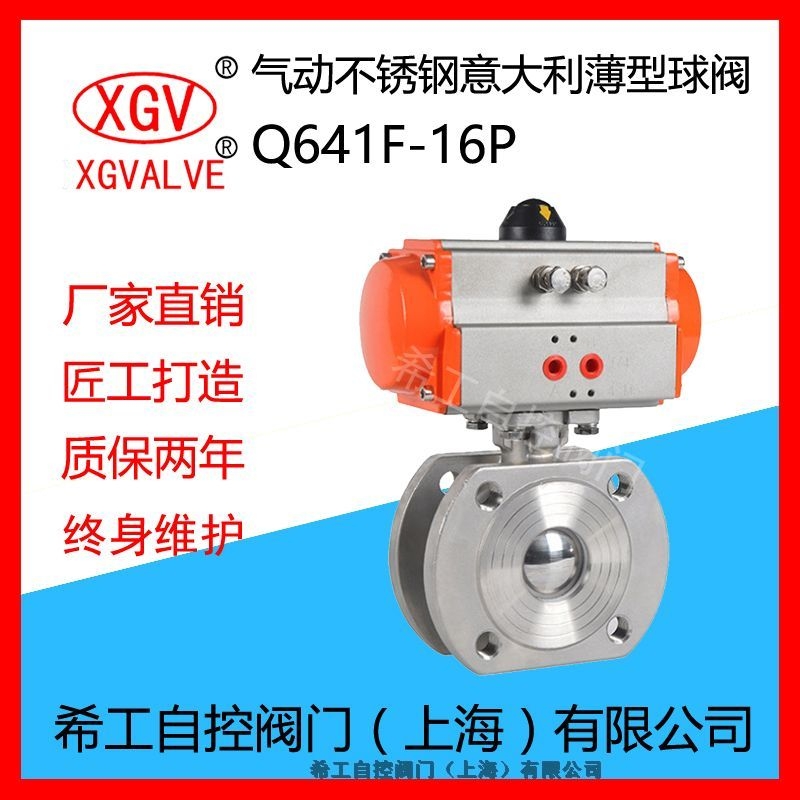

Q671F气动对夹式球阀原理作用：
也可称为气动超薄球阀，是我公司引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。
Q671F气动对夹式球阀性能特点：
①结构简单、体积小、重量轻；
②紧密可靠、密封性好；
③操作方便，开闭迅速；
④适用于石油、化工、冶金、电站、等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
Q671F气动对夹式球阀技术参数：
|
公称通径 |
DN10～150mm |
|
|
公称压力 |
PN1.6 2.5 4.0 6.4 31.5MPa(定制) |
|
|
泄漏量 |
软密封:零泄漏 |
硬密封:≤额定流量的10-5 |
|
流量特性 |
快开特性 |
|
|
可调范围 |
DN10-80 |
DN100-150 |
|
250:1 |
350:1 |
|
|
阀体形式 |
整体式锻造、整体式铸造 |
|
|
连接形式 |
超薄法兰式、对夹式 |
|
|
阀芯形式 |
"O"型球形阀芯 |
|
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
|
|
适用温度 |
密封面 |
|
|
PTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
||
|
配置执行机构 |
可配GT、AT、AR、AW系列单双作用气动执行器 |
|
|
控制方式 |
开关两位控制、4-20mA模拟量控制 |
|
|
执行器型号 |
GT、AT、AR、AW系列单双作用气动执行器 |
|
|
供气压力 |
0.4～0.7MPa |
|
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
|
环境温度 |
-30～+70℃ |
|
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) |
|
|
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
||
|

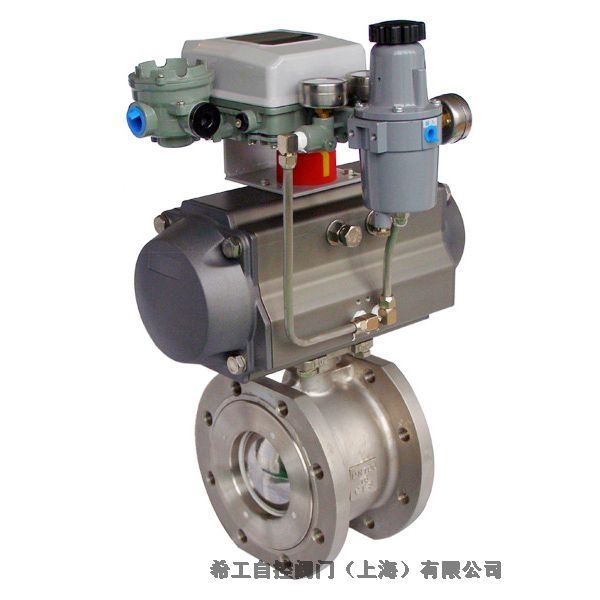

可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
|
Q671F气动对夹式球阀部件材质：
|
零件名称 |
材料名称 |
|||
|
阀体 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球体 |
2Cr13+氮化处理 |
304 |
316 |
316L |
|
阀杆 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨 |
|||
|
适用介质 |
水、气体、蒸汽、油品 |
腐蚀性介质 |
||
Q671F气动对夹式球阀外形尺寸：
|
公称通径DN |
L |
D |
D1 |
D2 |
n-Φd |
H |
L1 |
|
15 |
35 |
95 |
65 |
45 |
4-M12 |
185 |
130 |
|
20 |
38 |
105 |
75 |
55 |
4-M12 |
191 |
140 |
|
25 |
42 |
115 |
85 |
65 |
4-M12 |
193 |
150 |
|
32 |
50 |
135 |
100 |
78 |
4-M16 |
212 |
165 |
|
40 |
60 |
145 |
110 |
85 |
4-M16 |
217 |
180 |
|
50 |
70 |
160 |
125 |
100 |
4-M16 |
260 |
200 |
|
65 |
95 |
180 |
145 |
120 |
4-M16 |
293 |
220 |
|
80 |
118 |
195 |
160 |
135 |
8-M16 |
323 |
250 |
|
100 |
140 |
215 |
180 |
155 |
8-M16 |
382 |
280 |
|
125 |
175 |
245 |
210 |
185 |
8-M16 |
468 |
320 |
|
150 |
210 |
280 |
240 |
210 |
8-M16 |
510 |
360 |
