哪里有销售BQ641F气动夹套保温球阀一体式的厂家
BQ641F气动夹套保温球阀一体式产品简介:
具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产中；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。
气动执行器的选型:
1. 选用气动执行器的时候，先确定阀门的扭矩，再根据介质增加安全值
2. 水蒸气或非润滑的介质增加25%安全值
3. 非润滑的干气介质增加60%安全值
4. 非润滑用气体输送的颗粒粉料增加100%安全值
5. 对于清洁、无摩擦的润滑介质增加20%安全值
6. 最后再根据气源工作压力，查找单双作用式扭矩表，可得到准确的单作用和双作用气动执行器型号。
设计特点:
1．由于采用整体式结构，因而电动保温球阀比一般球阀更小，重量更轻，且无外漏，密封性能良好。
2．夹套采用碳素钢管或304管焊接比铸造的更加耐压牢固。
3．整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的压力为1.0MPa。
4．即使外界温度降到零度以下，该阀仍操作灵活保证管道能断开，其优点是一般控制阀门所没有的。
BQ641F气动夹套保温球阀一体式气动执行器技术参数:
|
执行器型号 |
GT、AT、ST系列单双作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-30～+70℃ |
|
作用形式 |
单作用执行机构、双作用执行机构 |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。
阀体性能参数:
|
BQ641F气动保温球阀阀体参数 |
|
|
公称通径 |
DN15～200mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4MPa |
|
阀轴材质 |
不锈钢 |
|
阀体材质 |
304/316/316L不锈钢 |
|
球体材质 |
304/316/316L不锈钢 |
|
阀座密封 |
PPL |
|
温度 |
PPL≤300℃ |
|
适用介质 |
重油、胶类、巧克力等易凝固介质 |
|
特点 |
重量轻、密封性能好、保温保冷 |
BQ641F气动夹套保温球阀一体式产品零部件材料：
|
序号 |
零件名称 |
材质 |
||
|
C |
D |
R |
||
|
1 |
阀盖 |
WCB |
ZG1C/18Ni9Ti |
ZG1Cr18Ni12M2Ti |
|
2 |
垫片 |
PTFE |
PTFE |
PTFE |
|
3 |
阀座 |
PTFE |
PTFE |
PTFE |
|
4 |
球体 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
5 |
阀座 |
PTFE |
PTFE |
PTFE |
|
6 |
夹套阀体 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
7 |
螺栓 |
35 |
1Cr18Ni9i |
1Cr18Ni12Mo2Ti |
|
8 |
阀杆 |
1Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
垫片 |
PTFE |
PTFE |
PTFE |
|
10 |
填料 |
PTFE |
PTFE |
PTFE |
|
11 |
衬套 |
PTFE |
PTFE |
PTFE |
|
12 |
弹垫 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
13 |
垫片 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
14 |
螺母 |
35 |
1Cr18Ni9Ti |
1Cr18N19Ti |
|
15 |
连接支架 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
16 |
螺栓 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
17 |
连接套 |
35 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
18 |
位置指示器 |
塑料 |
塑料 |
塑料 |

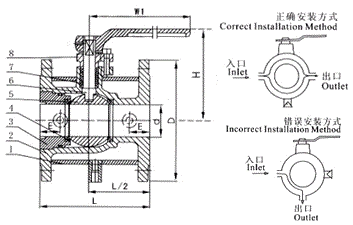

产品外形与结构尺寸：
|
公称通径（DN） |
d |
L |
D |
E |
Q |
H |
W |
管螺纹 |
||
|
（mm） |
（in） |
（mm） |
（in） |
P |
||||||
|
20 |
3/4 |
19 |
117 |
40 |
1 1/2 |
58.5 |
147 |
101 |
170 |
G3/4 |
|
25 |
1 |
25 |
127 |
50 |
2 |
62.5 |
156 |
106 |
170 |
G3/4 |
|
40 |
1 1/2 |
38 |
165 |
65 |
2 1/2 |
63.5 |
181 |
125 |
250 |
G3/4 |
|
50 |
2 |
51 |
178 |
80 |
3 |
68 |
218 |
135 |
250 |
G3/4 |
|
80 |
3 |
76 |
229 |
150 |
6 |
82 |
275 |
193 |
350 |
G3/4 |
|
100 |
4 |
102 |
254 |
200 |
8 |
83 |
300 |
265 |
420 |
G3/4 |
|
150 |
6 |
152 |
292 |
250 |
10 |
95 |
403 |
355 |
1000 |
G3/4 |
|
200 |
8 |
203 |
330 |
300 |
12 |
100 |
495 |
410 |
1300 |
G3 |
