哪里有销售FT43H杠杆浮球式蒸汽机械型疏水阀的厂家
用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。当使用和利用蒸汽的设备只需要蒸汽,在这种设备内肯定会产生凝结水,凝结水则成为有害的流体,同时还混入了空气和其他不可凝气体,成为引起设备产生故障和降低性能的原因。
在这种情况下,疏水阀最重要的功能有以下三个方面:(1)能迅速排除产生的凝结水。(2)防止蒸汽泄漏。(3)排除空气及其他不可凝气体。
FT43H杠杆浮球式蒸汽疏水阀工作原理:
刚启动时,自动排空气装置迅速排除系统中不凝结气体。当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动闷芯关闭排水阀座孔。
特点:
1. 可更换内件和清理杂质,维护方便。
2. 无内置过滤网,安装时需要在疏水阀前端增加过滤器。
3. 阀座设计位于水面下,形成水封,即使低于负荷工况下也不会泄漏蒸汽。
4. 平衡双阀座的两个阀片,受力面积相同,方向相反,减轻阀座临界开启力量,实现小体积大排量。
5. 内置自动排空气装置,能排接近饱和蒸汽温度的空气,有效解决气阻现象,提高设备起动效率。
6. 即使凝结水负荷变化时,也能连续拍凝结水,确保工艺所需温度。
产品零部件材料:
零部件 |
材料 |
阀体、阀盖 |
WCB、HT250 |
阀座、阀芯 |
不锈钢 |
浮球 |
不锈钢 |
控制架 |
不锈钢 |
热敏元件 |
哈氏合金 |

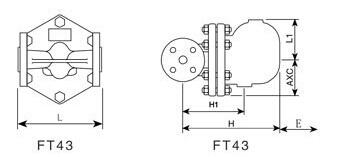

FT43H杠杆浮球式蒸汽疏水阀外形与结构尺寸:
型号 |
公称通径 |
连接方式 |
L |
H |
H1 |
L1 |
A×C |
B |
FT43H 16/25/40 杠杆浮球式 |
15 |
法兰 |
150 |
250 |
190 |
100 |
90 |
20 |
20 |
150 |
250 |
190 |
100 |
90 |
23 |
||
25 |
160 |
250 |
190 |
100 |
90 |
23 |
||
32 |
230 |
335 |
270 |
160 |
120 |
158 |
||
40 |
230 |
335 |
270 |
160 |
120 |
158 |
||
50 |
230 |
335 |
280 |
160 |
120 |
158 |
安装说明:
1. 定期保养,保证疏水阀正常工作。
2. 每台加热设备要各自安装疏水阀,以免互相影响。
3. 确认阀体的材料、压力和温度的最大值能否满足工况所需。
4. 水平安装在管路的点,流向与阀体上标注的方向一致。
5. 在保证系统能安全运行时,缓慢开启疏水阀钱的阀门,使其逐渐升温至正常状态。
FT43H杠杆浮球式蒸汽疏水阀优点:
1. 密封性能卓越。密封件采用球面密封,工作时无集中磨损使用寿命长。
2. 能连续排放饱和凝结水加热设备不会有水积聚,从而获得的热效率。
3. 蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
4. 排空气性能好。自动排空气装置能排出不凝结的冷热气体,无气锁现象,工作平稳无噪音。
