IP5506：集:188数码管驱动的 2A 充电/2.4A 放电移动电源 SOC

1.简介：

IP5506 是一款集成升压转换器、锂电池充电管 理、电池电量指示的多功能电源管理 SOC，为数码 管显示移动电源提供完整的电源解决方案。

IP5506 的高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。

IP5506 只需一个电感实现降压与升压功能。

DC-DC 转换器工作在 500KHz，可以支持低成本电感和电容。

IP5506 的同步升压系统提供额定 2.4A 输出电流，转换效率高至 93%。空载时，自动进入休眠状 态，静态电流降至 100uA 以内。

IP5506 采用开关充电技术，提供额定2A 充电电流，充电效率高至 92%。内置 IC 温度和输入电 压智能调节充电电流。

IP5506 内置 14bit ADC，可精确测量电池电压和电流。IP5506 的内置库仑计算法可准确获取电池 电量信息。

IP5506可支持5/4/3/2/1颗 LED电量或数码管显示和照明手电筒功能。

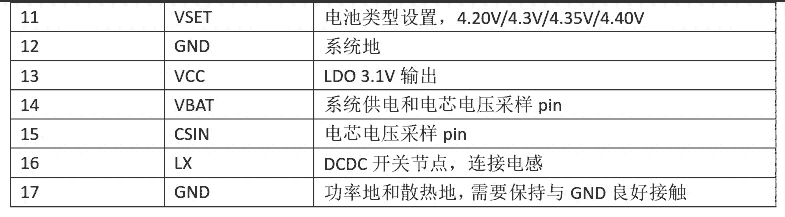

IP5506 采用 ESOP16 封装。

2. 特性：

 同步开关充放电

  2.4A 同步升压转换

  升压效率最高达 93%

  充电效率最高达 92%

  内置电源路径管理，支持边充放

  支持线补

 充电

  自动调节充电电流，匹配适配器输出能力

  2A 同步开关充电

  支持 4.20V、4.30V、4.35V 和 4.4V 电池

 电量显示

  内置 14bit ADC 和精准库伦计算法

  支持 5/4/3/2/1 颗LED 电量或数码管显示

  支持外部 PIN 选电芯初始容量

  支持电芯容量自校准

 功能丰富

  内置照明灯驱动

  自动检测负载插入/拔出

 低功耗

  智能识别负载，自动进待机

  待机功耗小于 100 μA

 BOM 极简

  功率 MOS 内置，1uH 单电感实现充放电

  内置多种数码管驱动电路

 多重保护、高可靠性

  输出过流、过压、短路保护

  输入过压、过充、过放、过流放电保护

  整机过温保护

  ESD 4KV，Vin 瞬态耐压高达 18V

 深度定制

  可灵活低成本定制方案

 3.应用

移动电源/充电宝

手机、平板电脑等便携式设备

补水仪/暖手宝
