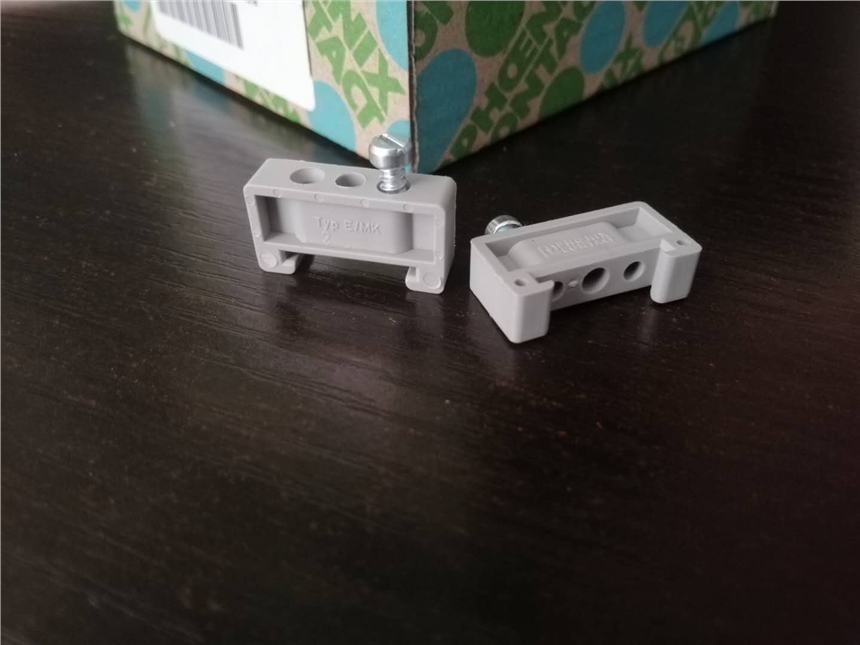

菲尼克斯（凤凰）小型端子MBK2.5/E 微型直通端子1414006 德国
产品价格：￥7.1（人民币）
商铺名称：重庆智镁电气科技有限公司
联系人：王佳（小姐）
联系手机：
固定电话：
企业邮箱：676438916@qq.com
联系地址：重庆市南岸区福民路38号18幢10-5号
邮编：404700
联系我时，请说是在汽配名企网上看到的，谢谢！
商品详情
微型直通式接线端子 - MBK 2,5/E - 1414006
微型直通式接线端子， 标称工作电压: 250 V， 标称工作电流: 24 A， 接线方式: 螺钉连接， 连接量: 2， 横截面: 0.2 mm2 - 2.5 mm2， AWG: 24 - 14， 宽度: 5.2 mm， 颜色: 灰色， 安装方式: NS 15
概述
| 层数 | 1 |
|---|---|
| 连接量 | 2 |
| 电位 | 1 |
| 额定横截面 | 2.5 mm2 |
| 颜色 | 灰色 |
| 绝缘材料 | PA |
| 阻燃等级，符合UL 94 | V2 |
| 额定浪涌电压 | 4 kV |
| 污染等级 | 3 |
| 过电压等级 | III |
| 绝缘材料组 | I |
| 额定条件下的功耗 | 0.77 W |
| 负载电流 | 24 A (带有2.5 mm2 导线接线容量) |
| 额定电流IN | 24 A |
| 额定电压 UN | 250 V |
| 开口式侧板 | 是 |
| 冲击测试规格 | DIN EN 60529 (VDE 0470-1):2000-09 |
| 防手背接触保护 | 保证 |
| 防手指触摸 | 保证 |
| 电涌电压测试结果 | 通过测试 |
| 脉冲耐受电压测试设定点 | 4.8 kV |
| 电源频率耐受电压测试结果 | 通过测试 |
| 大功率频率耐受电压设定点 | 1.5 kV |
| （5x导线连接）接线点的机械稳定性测试结果 | 通过测试 |
| 弯曲测试结果 | 通过测试 |
| 弯曲测试转动速度 | 10 rpm |
| 弯曲测试 | 135 |
| 弯曲测试导线横截面／重量 | 0.2 mm2 / 0.2 kg |
| 2.5 mm2 / 0.7 kg | |
| 拉伸力测试结果 | 通过测试 |
| 导线横截面拉伸力测试 | 0.2 mm2 |
| 牵引力设定点 | 10 N |
| 导线横截面拉伸力测试 | 2.5 mm2 |
| 牵引力设定点 | 50 N |
| 支架上紧固测试结果 | 通过测试 |
| 在端板上进行紧固 | NS 15 |
| 设定点 | 1 N |
| 电压压降测试结果 | 通过测试 |
| 要求，电压降 | ≤ 3.2 mV |
| 温度上升测试结果 | 通过测试 |
| 短路稳定性测试 | 通过测试 |
| 导线横截面短路测试 | 2.5 mm2 |
| 短时电流 | 0.3 kA |
| 热测试结果 | 通过测试 |
| 热敏特征的验证（针焰实验）有效耐受期 | 30 s |
| 绝缘材料相对温度指数（电气，UL 746 B） | 125 °C |
| 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21）） | 125 °C |
| 低温下的静态绝缘材料应用 | -40 °C |
返回顶部
尺寸
| 宽度 | 5.2 mm |
|---|---|
| 端板宽度 | 1 mm |
| 长度 | 24.5 mm |
| NS 15高度 | 26.5 mm |
具体产品参数及技术方面的问题，可以咨询本公司或直接向厂家咨询！
