KDW127/12(B) 矿用浇封兼本安型直流稳压电源

一、概述

KDW127/12(B)稳压电源为浇封兼本质安全型，是调度台和中继器的供电产品。输入电压为AC85-265V之间，电压输出具有双重保护，内置一无源接点实现灯铃控制功能。

二、KDW127/12(B)稳压电源性能参数：

交流输入电压：AC127V；

 输出电压：一路DC12V ；

输出电流：1.2A ；

过压保护值：≤DC12.8V ；

过流保护值：≤1.75A ；

短路电流：≤150mA

电压输出偏离值： ≤5% ；

源效应：≤5% ；

负载效应：≤5% ；

周期与随机偏离峰峰值：≤250mV；

外形尺寸：长×宽×高＝222×192×53mm；

材质：Q235A；

重量:  约5kg。

三、KDW127/12(B)稳压电源功能

电源具有过流、过压、短路保护功能，故障解除后能自动恢复正常工作。

输入一组本安直流电压信号控制一组固态继电器非本安接点信号输出。

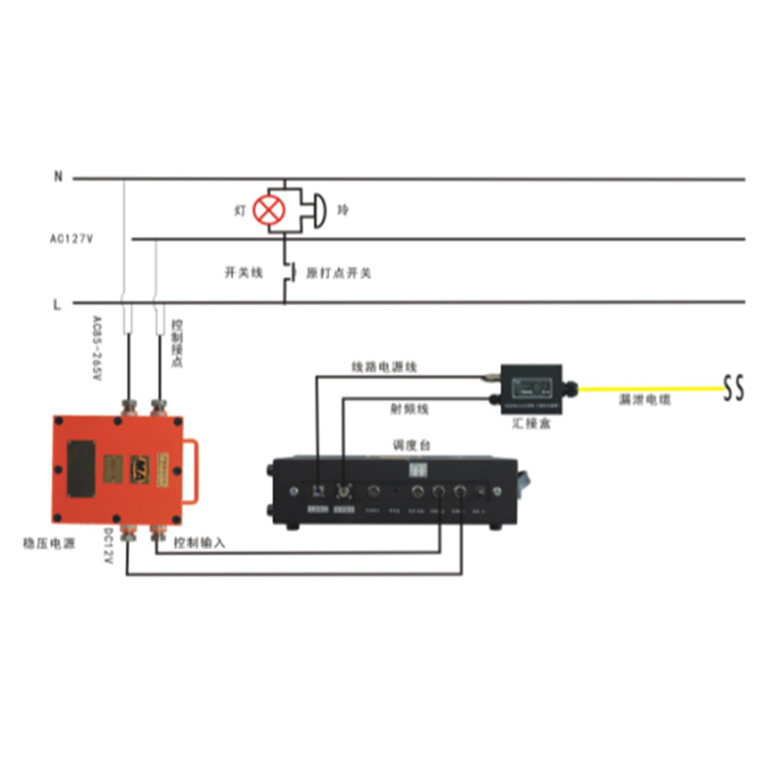

四、KDW127/12(B)稳压电源与调度台的安装连线方法（见下图）

安装说明：

a) 将调度台摆放在绞车司机易观察及易操作位置，参考上图连接好各连接线。

b) 将稳压电源的电源线接好（供电范围AC85V～265V）。控制接点为一无源触点开关，接到原打点开关上（并联）。当调度台收到手持机打点一次，控制稳压电源内部继电器接点吸合一次，以达到开关控制功能，实现灯铃控制。

c) 控制接点容量为5A/127V，当灯铃较多时，请加装“中间继电器”增容。

d) 将汇接盒与主机按插头连接好。汇接盒上电源连接线为线路供电用，如线路上未安装中继器，则此电源线可不用连接，以免线路带点，避免因线路短路时造成故障。

e) 汇接盒上的射频线连接时，一定要将射频插头与调度台射频插座安装牢固，内齿完全咬合不能松动，否则影响通信效果。

f) 将漏泄电缆引入汇接盒，注意芯线和屏蔽层不要接混，确保连接牢固，无短路和断路。
